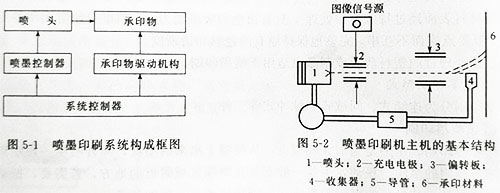

不同形式UV固化的噴墨印刷機系統講解整個印刷系統主要由信號輸入裝置和噴墨印刷機主機組成,圖5-1所示為其原理框圖。其中噴墨印刷機主機的基本結構如圖5-2所示。圖中1為噴頭,由墨水腔和內裝的壓電晶體組成;2為由圖像信號控制的充電電極;3為偏轉板,將帶電與不帶電的墨滴分開;收集器4和導管5構成一個供墨循環系統;6為同步驅動運行的承印材料。

原稿信息首先由信號輸入裝置輸入到噴墨印刷主機部分的系統控制器,然后由它來分別控制噴墨控制器和承印物的驅動裝置。噴墨控制器首先使墨水粒子化,接著墨滴經過根據記錄信號變化的充電電極時感應上靜電并使之帶電,帶電的墨滴在偏轉電極中加速并改變方向,以高速噴射沖擊到承印物表面上,形成圖像和文字。而未帶電的墨滴則直接射入墨槽內以便循環使用也有些裝置是帶電的墨滴經偏轉電極后回收再利用,而不帶電的墨滴則不發生偏轉直接射到承印物上構成圖像和文字,這只是圖像信號處理的方法不同而已

不同形式UV固化的噴墨印刷機系統講解之噴墨印刷機

按照噴墨系統向承印物表面噴墨的速度、墨滴的形成,以及如何控制墨滴在空氣中的運行,可將噴墨印刷機分為連續式噴墨印刷機和間歇式噴墨印刷機兩大類。

1.連續式噴墨印刷機

連續式噴墨印刷機又分為連續、連續陣列、連續區域可調噴墨印刷機

(1)連續噴墨印刷機之初是使用單個噴頭來噴射墨滴,從墨水腔中經噴嘴噴出一束細小的墨滴,受到高頻振蕩作用便會被分散成均勻而穩定的墨滴。飛出的墨滴再經磁偏轉作用被導到承印材料特定的區域形

成一種較為粗糙的點陣式圖像。主要用于高速流水線上產品的商標、生產日期、批號等印刷。通過調節油墨泵的壓力和壓電晶體的高頻激勵電壓,可以改變墨滴的噴射速度,如圖5-2所示。

(2)連續陣列噴墨印刷機由許多個噴嘴按陣列式排列組成,如在金屬板上刻蝕一系列小孔、墨水腔中的油墨通過壓電晶體的諧振器分裂成為一串單個的細小墨滴,每個噴嘴中都可以噴射連續的墨滴流,而墨

滴流中的每一墨滴又能獨立受到控制,并且墨滴的大小和間距都是均勻的,分辨率達300點/m,每點有8個灰度級。壓電晶體的振蕩頻率決定著墨滴形成的準確速率?，F(xiàn)在常用的陣列長度大約為2.5in,每英寸

有240個噴孔,總數超過1000個需要時還可增加印刷寬度。

(3)連續區域可調噴墨印刷機是連續噴墨印刷機的變種,它采用區域可調的噴墨方法,能將不同的墨滴流對準每一點,從而產生類似凹印半色調的效果,幅面可達30n×40in,分辨率為300點/in,并每點帶有32個灰度級。但速度非常慢,適用于高質量的彩色圖像印刷。

2.間歇式噴墨印刷機

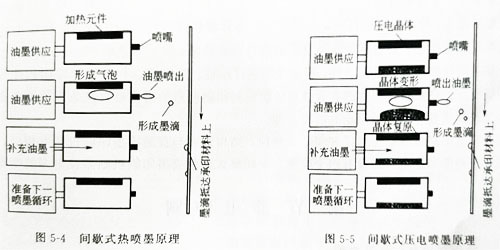

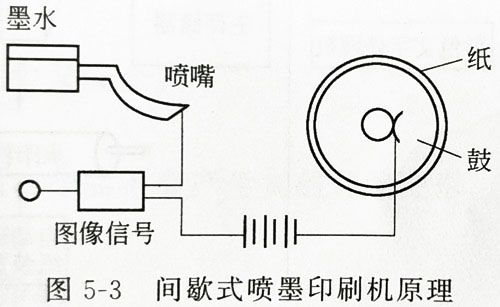

間歇式噴墨印刷機是一種使墨滴從噴嘴中噴出并立即附著在承印材料上的方法,如圖5-3所示。是常用的方式是利用加熱方法來使墨水腔中的少量水基性油墨汽化以形成氣泡,隨時使墨滴從噴嘴中噴出去,如圖5-4所示。墨水腔在下一個墨滴噴射出去之前,要重新注滿,因此速度較低。

另一種方式是采用壓電晶體的振動來產生墨滴。當噴頭內的壓電晶體被電流激勵時,壓電晶體的形狀產生變形,表面凸起呈月牙形,并凸向墨水腔,從而推動墨滴從噴嘴中噴出,如圖5-5所示。這種方式也適用于溶化的固態蠟基油墨的噴射。

大多數間歇式噴墨印刷機的噴頭都采用復合噴嘴陣列排列以增加系統的油墨通過量,提高噴墨速度。這種間歇式噴墨印刷機由于加熱方式的不同，它又分為兩種，固態噴墨印刷機和熱嘴墨印機固態嘴墨印刷機使用蠟基顏料油墨,不含任何溶劑,從噴中噴射出去的墨滴都會在印物上立即凝因,不會透過水印物表面,因而形成清晰、穩定的圖像,同時,蜻基油墨呈色劑是顏料。具有良好的防退色性。

熱噴墨印刷機的加熱元件為發熱電阻的加熱板,使用水基性的染料溶液。加熱板在墨水差的一側,另一側充油墨,當加熱板退升至高于油 點時,與加熱板直接接觸的油汽化后形成氣浪,氣泡的壓方推動是滴從噴晴中出,在承印物上形成圖像和文字。

不同形式UV固化的噴墨印刷機系統講解之彩色噴墨印刷

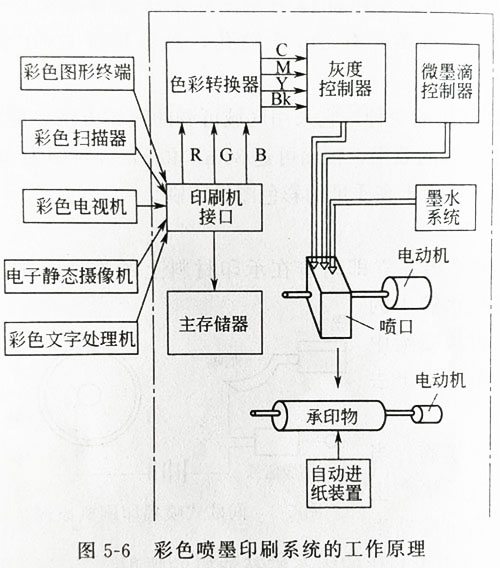

彩色印刷廣泛應用丁字打樣彩色印、它的主機可以從多種不同的信息接收彩色信息,如彩色圖形繼端、彩色描器彩色電機、數字鼠相機以及彩文字處理機怎各種模擬式原搞和數字式原秘,信∴將色光的二基色紅、綠、曹信息透至年機接L,首先將要復制的信息存入土存器,然后由色彩轉換器將紅、綠、藍色信息轉換為青、品紅、黃,黑四色油添的色,加網信號,共山發度控制器控中性灰,將上述種顏色的油墨信號分別送至相應色別頭的電板上,以控制巾中, 噴射油墨、微墨滴控制系統主安是控制墨滴的產斗使之處于穩定狀態,油墨系統則是用來供應和回收油墨。通過承印物策的轉動和多色 頭的水平掃描移動完圖5-6彩色墨印系統的工作拜 成墨印別過程,比種印刷的分辨率可達40點/mm,其工作原理如圖5-6所示。

色彩管理對于印別過程中顏色冉現的一致性具有十分重要作用,對于噴墨印刷間樣也具有重要的意義。特別是印刷打樣,必使用色彩管理軟件進行色彩的校準,使輸出的印刷樣稿能再現原稿樣張。要想盡量獲得真實的顏色印敏效果,除了應選購檔次較高的噴墨印刷設備及相關配件如墨盒、紙張之外,還要注意打年機,顯示蓄,掃描器和應用軟件的色彩看理系統設定,色彩管理軟件的有效性直接影響到印色彩的真實性,有效地使用色彩管理系統是實現高質量彩色噴墨印刷的前提條件。

彩色噴墨印刷機也有連續式和間歇式兩種，結構形式與普通噴墨印刷機基本相似，其中連續式彩色噴墨印刷機一般設有四個噴嘴，而間歇式彩色噴墨印刷機則需設置更多的噴嘴。
