UVLED固化機紫外線光照UV固化磁性印刷的信息記錄與顯示原理
UVLED固化機紫外線光照UV固化用于磁性印刷的磁記錄原理與錄音磁帶的磁記錄原理基本相同,只是磁性印刷的磁記錄的要求相對較低,對感磁后的磁性材料的磁性質量要求也較低。

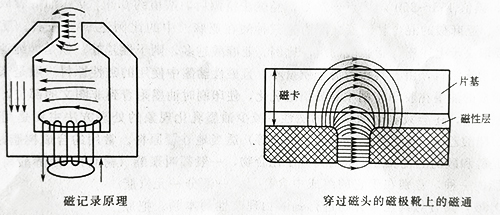

記錄磁頭如圖所示,由內有空隙的環形鐵芯和繞在鐵芯上的線圈構成。磁卡是由定材料的片基和均勻地涂布在片基上面的微粒磁性材料制成的。在記錄時,磁卡的磁性面以一定的速度移動,或記錄磁頭以一定的速度移動,并分別和記錄磁頭的空隙或磁卡磁性面相接觸。磁頭的線圈一旦通上電流,空隙處就產生與電流成比例的磁場,于是磁卡與空隙接觸部分的磁性體就被磁化。如果記錄信號電流隨時間而變化,則當磁卡上的磁性體通過空隙時便隨著電流的變化而不同程度地被磁化。磁卡被磁化之后,離開空隙磁卡的磁性層就留下相應于電流變化的剩磁。

磁頭的表面要做得平滑,當磁卡移過磁頭時,利用壓力使磁卡和磁頭表面保持接觸磁卡穿過部分的磁場分布如圖6-3所示。這里,除了通過縫隙和穿過非鐵磁性的片基產生些漏磁通外,大部分磁通都通過磁卡上的氧化物磁性層,而最大磁通密度在兩極靴之間的空間。

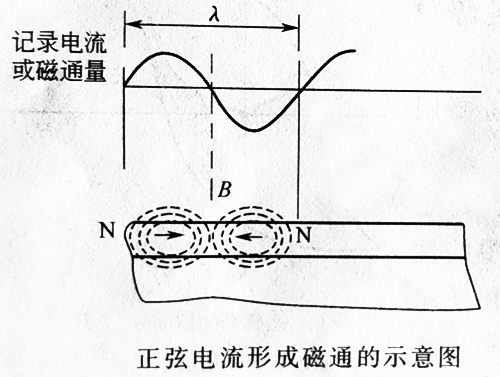

如果電流信號(或者說磁場強度)按正弦規律變化,那么磁卡上的剩余磁通也同樣按正弦規律變化。當信號電流最大時,縱向磁通密度也達到最大。記錄信號就以圖6-4所示的正弦變化的剩磁形式記錄、儲存在磁卡上。

磁卡面上的磁通密度和波長成反比,即當記錄信號電流一定時,磁卡面上的磁通密度以正比關系與頻率同時俱增。磁卡記錄的信號波長是記錄電流完成周變化的長度,它與磁卡移動速度成正比,與記錄電流的變化頻率成反比。 磁卡表面剩余磁感應強度在磁卡工作過程中起著決定性的作用。磁卡以一定的速度通過裝有線圈的工作磁頭,磁卡的外部磁力線切割線圈,在線圈中產生感應電動勢,從而傳輸了被記錄的信號。輸出電壓正比于記錄電流與信號頻率。當然,要求在磁卡工作中被記錄信號有較寬的頻率響應、較小的失真和較高的輸出電平。

UVLED固化機紫外線光照UV固化磁性印刷工藝
由于UVLED固化機紫外線光照UV固化磁性油墨的連結料與一般油墨是相同的,而連結料主要影響著油墨的印刷適性,所從原理上講,凸版、平版、凹版、絲網版和柔性版都可以用磁性油墨印刷。

UVLED固化機紫外線光照UV固化磁性印刷的信息記錄與顯示原理，目前主要采用UVLED固化機光照固化的形式配合使用小型膠版印刷和絲網印刷的方法獲得帶狀或圖形磁層,它能在卡片必要的地方形成磁帶,從而降低了成本,而磁性油墨中磁性原料的含量、磁性和印刷后油墨膜的厚度等都會影響磁性。采用不同的印刷方法,效果也不一樣,這在設計時應引起重視。

采用小型膠印機UV固化印刷時,制版時可以采用彩色照片,并且能夠再現很細的線條,其制版和印刷成本低,文字及圖像清晰般使用專用的PVC卡印刷機或進口四色彩印機在單層PVC卡料上印刷,然后再進行層壓、沖卡、寫磁、打凸字等工序,使用UV膠印油墨,成品色彩艷麗,清晰度好,質量高,適合大批量印刷。但采用UV油墨,使得保護膜容易脫落。因此在設計時應在塑料磁卡的周圍留有2mm的空白,進行斷裁或加工時也應充分注意。在印刷時最好不要使用熒光油墨。

UVLED固化機紫外線光照UV固化絲網印刷在磁卡印刷占有相當大的份額。網印具有墨層厚實,可達30m以上,是膠印墨層厚度的5~10倍,印刷圖案立體感強、質感豐富、耐光性強、色彩艷麗、密度大、對油墨和承印物的印刷適性好,具有很好的耐候性能及耐藥品性能。磁卡一般都是以PVC材料為卡基使用網印工藝。磁性油墨印刷品在印刷后,在兩面覆膜透明的PVC片,用熱壓機壓合,按規定尺寸進行模切。為了防止偽造和篡改,在絲網印刷中使用特殊的制版技術和油墨,包括用熒光油墨、熱敏變色油墨、吸收紅外線油墨進行印刷,還用地紋印刷、微縮印刷、彩虹全息等措施。

UVLED固化機紫外線光照UV固化絲網印刷與膠印結合進行印刷。由于網印證卡一般只能印刷簡單的文字和圖形,不能印制高質量的彩色圖案。制作大批量、印刷質量高的磁卡時利用膠印和網印各自的特點,將網印與膠印結合使用,一般大面積著色部分采用絲網印刷,而細線或小文字部分采用小型膠印機印刷,以彌補兩者的不足。但是,由于絲網印刷的網版具有柔性,每塊網版張力不同等原因,容易造成網印磁卡圖案大小與制版膠片尺寸有一定誤差,在網印與膠印組合印刷中會產生套準。為解決這個問題,常用的印刷方法是:先進行網印,再進行膠印。膠印時根據網印的實際尺寸進行調整。叼口與拖梢尺寸不同時,通過調整膠印機的橡皮布、改變印刷包襯厚薄等來調整膠印圖文縱尺寸;而橫向尺寸可根據網印印刷實際尺寸,經制版膠片重新拼版。

網版的制作質量對UV固化機光照固化印刷品質起著關鍵作用。磁性印刷一般選擇150~350目的尼龍絲網就能滿足不同油墨及各種圖案的印刷;但對于金銀油墨印刷,因為油墨中有金銀粉等金屬顆粒,一般來說,選擇160~250目的尼龍絲網比較合適。選擇網框時,選用合金網框,要注意網框四邊的平整度,框架有無扭曲現象;用舊網框重新繃網時,注意用砂輪磨平網框架繃網張力控制在14~15N/cm之間,網版四個角的張力要保持一致。繃網的角度除滿版圖案可采用90°外,一般采用斜繃網,可有效地避免磁卡圖案邊緣部分網孔出現鋸齒形,提高圖文的清晰度和印刷質量。

刮刀最好選用聚氨酯材質,其耐溶劑性強,耐磨性好,可耐90℃以下高溫。非常適合磁性網印的溶劑型油墨。刮刀的硬度與印品特點要相匹配,如SH60~80的軟性刮刀適合印刷滿版圖案;精度要求高的線條,文字等最好采用SH80的刮刀。刮刀需經常研磨,印完色再印下一色時,要確認刮刀刃口正常。此外,刮刀的刮印角度、壓力、刃口的銳度、圓滑程度、印刷速度的快慢都對UVLED固化機紫外線光照UV固化磁性印刷的信息記錄與顯示原理有直接影響。
