近年來隨著LED型UV固化機的問世,為印制電路板曝光領域帶來顛覆性的變化.其快速、穩定、節能、恒定的光照強度、溫度控制、幾乎為零的維護成本.促使UV固化機LED面光源替代傳統曝光燈成為發展趨勢.文章針對印制電路板阻焊曝光工藝紫外光源的特點,論述了推廣應用中需要克服的相關技術及解決方法;并通過實驗數據,分析出影響UV-LED面光源曝光均勻性、時間、解析度的因素。

實踐表明,采用掃描式、混合波長的UV固化機LED面光源曝光方式,穩定、快速、節能、光強分布均勻穩定、能夠完全滿足阻焊曝光過程對光源的指標要求,可操作性強,對印制電路板曝光工藝的品質提升與節能降耗將起到推動作用。

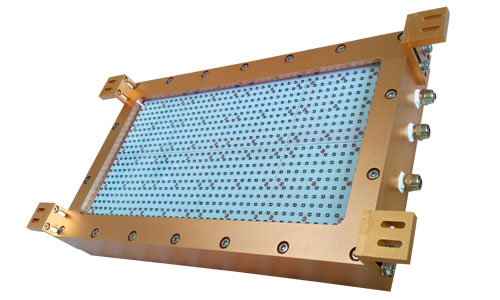

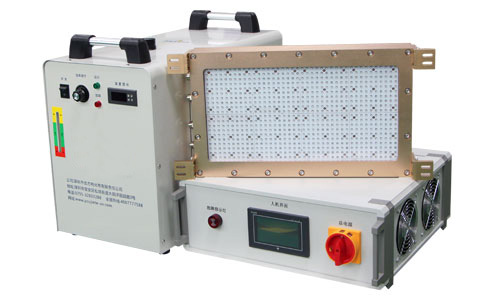

一種PCB曝光機的線路固化用紫外線UV固化機，包括底部設置有透光板的組合式燈罩；設置于燈罩內部，平行于透光板固定于燈罩側壁的LED基板固定板；設置于燈罩內部，固定于LED基板固定板與透光板相對的側面，且規則排布有可產生的紫外線波長為380nm-395nm的LED燈珠的類鉆石膜基板；設置于燈罩內部，固定于類鉆石膜基板具有LED燈珠一側的透鏡組件，采用類鉆石膜基板產生紫外線的工藝制造紫外線UV固化機用于PCB的線路固化，相對現有技術降低了設備的耗電功率，同時控制產生的紫外線波長為380nm-395nm，能夠快速固化線路，且通過透鏡組件后形成平行光，可用于固化50μm的極細線路。
